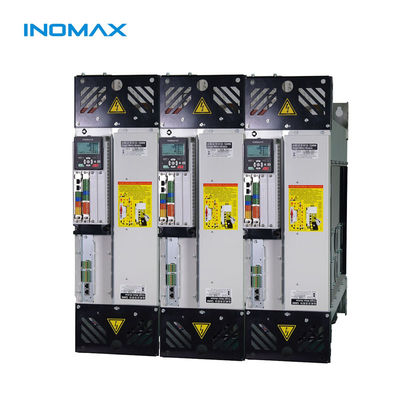

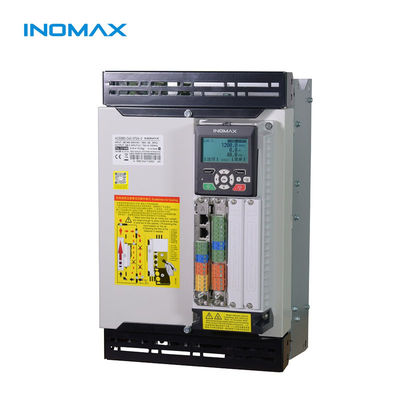

500KW-1000KW Niederspannungs-Frequenzumrichter für PMSM-Motor mit 220V-690V 3-Phasen-Stromversorgung

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
Preis:	$500

Detail Information

Produkt-Beschreibung

Detail Information

Herkunftsort:

CHINA

Zertifizierung:

Steuermodus:

Slip -Kompensationsregelung, V/F -Steuerung, sensorlose Vektorsteuerung, direkte Drehmomentregelung,

Nennspannung:

220 V, 380 V, 690, 1140

Potenzphase:

Nennleistung:

1.5KW-5000KW

Abmessungen:

167,5*185,8*80 mm

Leistungsbereich:

0,75 kW-5000kW

Spannungsbereich:

220 V, 230 V, 240 V, 380 V, 400 V, 440 V, 480 V, 500 V, 520 V, 600 V, 660 V, 690 V

Protokolltyp:

Modbus, Canopen, Profibus, Profinet, EtherCat, Ethernet

Drehmomentantwort:

Weniger als 5 ms

Geschwindigkeitsgenauigkeit:

Weniger als 0,5%

Dynamische Resonanz:

0,7% s

Frequenzbereich:

0 ~ 1000Hz

Frequenzauflösung:

0,01 Hz

Thdi eingeben:

<5%

Ausgangsdrehmoment:

2 -mal Drehmoment bei Nullgeschwindigkeit

Hervorheben:

500KW-1000KW Frequenzumrichter

220V-690V Wechselfrequenzantrieb

3 Phasen-Frequenzumrichter

Produkt-Beschreibung

500 kW-1000 kW Wechselstrom-VFD für Niederspannungs-PMSM-Motor

Hochleistungs-DTC-Antrieb für komplexe industrielle Anwendungen, die eine präzise Geschwindigkeits-, Spannungs- und Positionskontrolle erfordern.

Modellbezug	Analog zum ACS880 abb
Art der Ware	Hochleistungs-DTC-Antrieb
Anwendungen	Komplex, Schwerlast, Geschwindigkeitssteuerung, Spannungssteuerung, Positionssteuerung, Hebesteuerung, DTC, STO, Drehmomentsteuerung, Sicheres Drehmoment ausgeschaltet
Leistungsbereich	0.75KW-5000KW
Spannung	220v, 230v, 240v, 380v, 400v, 440v, 480v, 500v, 520v, 600v, 660v, 690v
Steuerungsmodus	DTC-Steuerung, Vektorsteuerung
Protokollen	Modbus, CanOpen, Profibus, Profinet, Ethercat, Ethernet
Gewährleistung	24 Monate

Vorteile des ACS880 DTC-Antriebs (2,2 kW-5000 kW)

Technik zur direkten Drehmomentregelung, die den ABB-Systemen entspricht
Kompatibel mit allen Sinuswellen-Wechselstrommotoren einschließlich IM/PM/SynRM/Servomotoren
Vier-Quadranten-Wechselrichter mit Energiefeedback für Energieeinsparungen und reduzierte Harmoniken

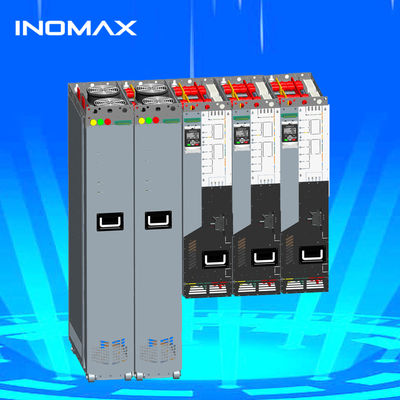

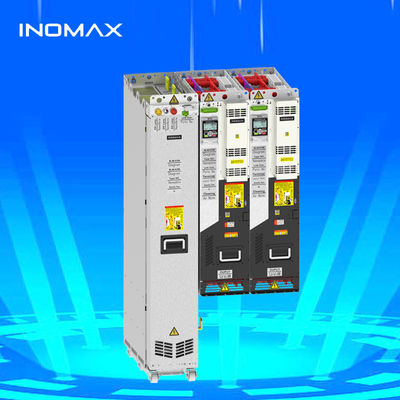

Unterstützt Stack- oder Multi-Drive-Modulkonfigurationen
380V-690V Betrieb von 0,75KW-5000KW
Eingebaute EMV-Filter, Gleichstromreaktoren und Bremsanlagen
Unterstützt mehrere Kommunikationsprotokolle: Budbus, Profibus, ProfiNET, EtherCAT, Ethernet
2x Drehmoment bei Nulldrehzahl ohne Sensorsteuerung
Drehmomentreaktionszeit < 5 ms für sensorlose Anwendungen (1% Drehmomentwiederholbarkeit)
Dynamische Geschwindigkeitsschleifer-Antwortgenauigkeit: 0,7%
Sensorlose Geschwindigkeitsgenauigkeit < 0,5% (entzieht Sensoren in 95% der Anwendungen)
Fortgeschrittene schwache Magnetsteuerungstechnologie zur Energieeinsparung und zur Verringerung von Motorlärm
Intelligenter Temperaturventilator für Energieeffizienz und längere Antriebsdauer
Eingebettete Logik-Programmierungsfunktion reduziert den Bedarf an externen SPS
Vorkonfigurierte Anwendungsparametermakros für eine schnellere Inbetriebnahme

Industrieanwendungen

ACS 880 mit direkter Drehmomentregelung und Energieeinsparungsfunktionen verfügt über vier-Quadranten-Energieregeneration und -Feedback, mit eingebauten Filtern und Reaktoren.

Stahlproduktion
Zementherstellung
Chemische Verarbeitung
Öl- und Gasgeschäfte
Stromerzeugung
Produktion von Polymeren und Gummi
Zellstoff- und Papierfabriken
Zuckerverarbeitung
Mineralien und Bergbau

Erfahrungen mit Projekten in der Metallurgie

Der Konverter-Stahlherstellungsprozess im Eisen- und Stahlwerk Henan Yaxin erforderte eine präzise Kontrolle für die Qualität der Stahlproduktion.

4x 90 kW variable Frequenzmotoren für eine kontinuierliche Drehung um 360°
Genaue Positionierung an jedem Punkt mit Geschwindigkeitsregelung
Sicherheitseinbindung mit Sauerstofflanze, Ladelwagen und Abgaskappe
Fehlertolerante Bedienung zur Vollendung des laufenden Stahlherstellungszyklus bei Ausfällen
Stoßlast- und Torsionsschwingungspufferung

Implementierung der Lösung

Die Master-Slave-Steuerung mit interner Kommunikation zwischen den Antrieben sorgt für die absolute Synchronisierung aller 4 Motoren.Der Host-Wechselrichter passt Geschwindigkeit und Drehmoment an, während Sklaven-Wechselrichter der Drehmomentantwort folgen, wodurch die Probleme mit dem "Nickeln" und "Schütteln" beseitigt werden.

Anwendungen für Walzwerke

Projekt mit 20 Rollen umkehrbarer Mühle mit regenerativer Antriebstechnologie:

1x 1900 kW Hauptwickelmotor
2x 2000 kW Windmotoren
1x 250 kW entwickelter Motor
690VAC Eingangsspannung
Genauigkeit der Spannungsregelung < 1%
Höchstgeschwindigkeit der Walzstrecke: 600 m/min
Systemkonstruktion: 5x AFE + 16x SMM-Wechselrichter

Erfahrungen mit Minenheben

Die SIEMAG TECBERG Gruppe wählte unsere Antriebe für Wellenhebeanlagen aus, die Folgendes erfordern:

Niedrigharmonikbetrieb
Hochdrehmoment bei niedriger Frequenz
Genaue Regelung der langsamen Geschwindigkeit für die Sicherheit

Projekt für Motor-Testbänke

Das System verfügt über zwei Motoren (MUT und DM) mit einem vom Steuergerät gesteuerten Drehzahl- und Drehmoment, so dass:

Tests der Haltbarkeit und der mechanischen Eigenschaften
Temperaturanstieg und Überlastung
Leistungs- und Effizienzanalyse bei Feldschwäche
Echtzeitanzeige von Spannung, Strom, Drehmoment, Geschwindigkeit, Leistung und Effizienz

Auswahl des VFD für den Prüfstand

Schlüsselkomponenten:

Aktiver Frontend-Gleichrichter (AFE) mit LCL-Filter (THDi<5%)
2x Leistungseinheiten mit einem Ausgangsbereich von 0-1000 Hz (0,01 Hz Auflösung)
Schaltkreislaufdrehmomentantwort < 20 ms
Steuerungseinheit des Berichtigers (RCU) und Steuerungseinheit des Inverters (ICU)

4Q Vorteile des regenerativen Antriebs

Energieeinsparungen durch Netzfeedback
Beidseitige Belastungsmerkmale
Breiter Drehzahlbereich (Nenndrehmoment von Null bis 5-6-fache Feldschwäche)
Höhere Drehmomentreaktionsgeschwindigkeit (ms-Ebene)
Anti-Schleppfähigkeit für Mehrzwecknutzung

Steuerungssystem für Marine-Winches

Die 10.000 Meter lange Kabelwinde des Schiffes Xiangyanghong benötigt:

Harmonik < 3% zur Verhinderung elektromagnetischer Störungen
Hochpräzise Drehmomentkoordination zwischen mehreren Maschinen
Extrem geringe Leitungs- und Strahlungsharmoniken

Anwendungen auf Ölfeldern

Häufig gestellte Fragen

Was ist eine direkte Drehmomentregelung?

Die direkte Drehmomentsteuerung (DTC) ist eine fortschrittliche Motorsteuerungsmethode, die Drehmoment und Fluss direkt reguliert, ohne dass komplexe Koordinatentransformationen erforderlich sind.Es bietet eine schnelle Drehmomentantwort und hohe Effizienz durch Minimierung der Schaltverluste.

Was sind die Vorteile der direkten Drehmomentregelung?

Schnelle Drehmoment- und Flussreaktion auf Referenzänderungen
Hohe Effizienz mit minimierten Schaltverlusten
Keine Überschreitung der Schrittantwort
Keine dynamischen Koordinatentransformationen erforderlich
Es ist kein separater Modulator erforderlich
Keine PI-Stromsteuerung oder Abstimmung erforderlich
Zufälliger Schaltprozess verringert hörbares Rauschen
Automatische Kompensation für Gleichspannungsänderungen
Schnelle Synchronisierung mit rotierenden Maschinen

Welche Art von Motor ist mit Wechselrichtern kompatibel?

Dreiphasige Wechselstrom-Induktionsmotoren sind kompatibel, vorzugsweise Wechselrichtermotoren mit einer Isolierung von 800 V für Wechselrichter der Klasse 200 V oder einer Isolierung von 1600 V für Wechselrichter der Klasse 400 V.Immer passen Sie den Wechselrichter auf die Motor-Spezifikationen.

Was sind die häufigsten Ursachen für Motorversagen?

Studien in der Industrie zeigen: 41% lagerbedingte, 37% statorbedingte, 10% rotorbedingte und 12% andere Ursachen.

Wie wählt man einen VFD aus?

Berücksichtigen Sie die Motorspezifikationen, die Anwendungsvoraussetzungen, die Umgebungsbedingungen und die erforderlichen Funktionen wie Bremsen, Kommunikationsprotokolle und Steuergenauigkeit.
