Nicht explosionssichere variable Frequenzantrieb für Niederspannungs-PMSM-Motor mit 3 Leistungsphasen und 18 Monaten Garantie

ACS 880 Produktbeschreibung

• Direkte Drehmomentregelungstechnologie, wie ABB
• Kann jeden sinusförmigen AC-Motor antreiben, einschließlich IM/PM/SynRM/Servomotor
• Vier-Quadranten-Umrichter mit Energierückspeisung, spart Energie und reduziert Oberschwingungen

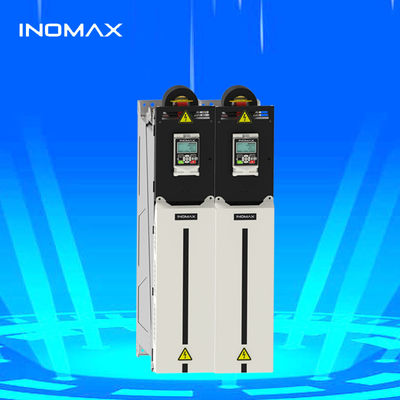

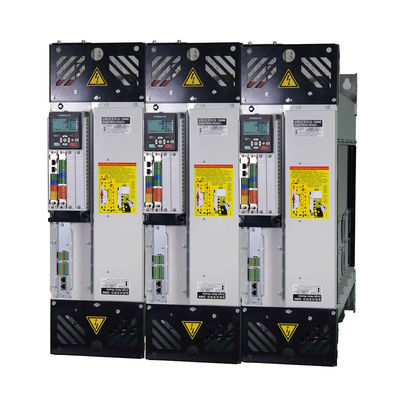

• Unterstützt Umrichter vom Stapeltyp oder Umrichtermodule vom Typ Multi-Drive
• Unterstützt 380 V - 690 V von 0,75 kW - 5000 kW
• Baut Standard-EMV-Filter, DC-Reaktor sowie Bremseinheiten ein
• Unterstützt Budbus, Profibus, ProfiNET, EtherCAT, Ethernet-Kommunikation
• 2-faches Drehmoment bei Nullgeschwindigkeit ohne Sensorsteuerung
• Drehmomentantwortzeit unter 5 ms für sensorlose Anwendungen

• Die dynamische Reaktionsgenauigkeit der Drehzahlregelung beträgt 0,7 %
• Die Drehzahlgenauigkeit der sensorlosen Anwendung beträgt weniger als 0,5 %
• Führende Schwachmagnetfeldregelungstechnologie minimiert Motorverluste
• Intelligenter temperaturgesteuerter Lüfter erhöht die Lebensdauer des Antriebs
• Spezielle Logikprogrammfunktion kann dazu beitragen, SPS-Kosten zu sparen
• Eingebaute Anwendungsparametermakros für benutzerfreundliche Bedienung

ACS 880 mit direkten Drehmomentregelungsfunktionen und Energiesparfunktionen sowie Vier-Quadranten-Energierückgewinnungs- und Rückspeisefunktion, mit eingebautem Filter und Reaktoren, sehr gute Leistung, hauptsächlich Anwendung für die Bereiche Stahl, Zement, Chemie, Öl & Gas, Energie, Polymer & Gummi, Zellstoff & Papier, Zucker, Mineralien & Bergbau.

Der Konverter-Stahlherstellungsprozess des Stahlwerks Henan Yaxin Iron and Steel Plant ist relativ komplex, mit vielen Erkennungsparametern und häufigen Gerätebewegungen. Die Genauigkeit der Prozessparametererkennung und das Niveau der automatischen Steuerung stehen in direktem Zusammenhang mit der Qualität und dem Ausstoß von geschmolzenem Stahl.

• Der mechanische Kippkonverter kann sich kontinuierlich um 360° drehen
• Angetrieben von 4 Sätzen von 90-kW-Frequenzumrichtermotoren
• Muss maximale Sicherheit und Zuverlässigkeit während des Betriebs aufweisen
• Sollte eine gute Flexibilität aufweisen, um Stoßbelastungen und Torsionsschwingungen abzufedern

Da diese 4 Motoren starr verbunden sind, müssen die Drehzahlen aller Motoren absolut synchronisiert sein. Die Übertragung der 4 Motoren erfolgt über Master/Slave-Steuerung, wobei Daten zwischen den 4 Antrieben über interne Kommunikation übertragen werden.

Über Walzwerke in der Metallurgie, letztes Jahr haben wir ein Projekt in einem Stahlwerk in der Provinz Henan durchgeführt, es ist unsere regenerative Antriebsanwendung in einem 20-Walzen-Reversierwalzwerkprojekt. Insgesamt 4 Motoren: 1 Stück 1900 kW Hauptwicklungsmotor, 2 Stück 2000 kW Wicklungsmotoren und ein 250 kW Abwickelmotor.

Die SIEMAG TECBERG Gruppe ist ein führender Anbieter von Schachtfördertechnik. Die Hauptanforderung an die Antriebe sind geringe Oberschwingungen und hohes Drehmoment bei niedriger Frequenz, da das System zum Schutz der Umwelt mit sehr niedriger Geschwindigkeit bei niedriger Frequenz arbeiten muss.

Der Elektromotorprüfstand umfasst 2 Motoren, einer ist MUT (Motor unter Test), der andere ist DM (Antriebsmotor). Während des Tests steuert die Steuerung die Motordrehzahl und das Drehmoment. Ein Motor arbeitet im Motorbetrieb, der andere Motor im Generatorbetrieb.

1. Leistungseinheit: Um sicherzustellen, dass der Motor ein konstantes Drehmoment ausgibt, die DC-Bus-Spannung stabil hält und die Störungen am Standort reduziert, wählen Sie Inomax AFE (Active Front End) als Gleichrichter.

2. Steuerungseinheit: Die Gleichrichter-Steuerungseinheit (RCU) und die Umrichter-Steuerungseinheit (ICU) geben über ein Antriebskabel drei Module uvw gleichzeitig über den Reaktor aus und verkettet dann die Ausgabe, um einen einzelnen Motor anzutreiben.

• Erheblicher Energiespareffekt
• Gute bidirektionale Lasteigenschaften
• Großer Bereich der Drehzahlanpassung
• Hohe Drehmomentantwortgeschwindigkeit
• Bietet Anti-Drag-Fähigkeit

Dieses Projekt ist eine hochwertige Hochseewinde mit langer Leine, weltweit führendes Niveau. Aufgrund der großen Anzahl von Präzisionselektronikgeräten, die in der Meereserkennung verwendet werden, werden strenge Anforderungen an das Antriebssystem der Winde gestellt, und die erwarteten Oberschwingungen betragen weniger als 3 %.

Halbautomatische PET-Flaschenblasmaschine, Flaschenherstellungsmaschine, Flaschenformmaschine, PET-Flaschenherstellungsmaschine eignet sich zur Herstellung von PET-Kunststoffbehältern und -flaschen in allen Formen.

• Drehmoment und Fluss können durch Ändern der Referenzen sehr schnell geändert werden
• Hoher Wirkungsgrad und geringe Verluste - Schaltverluste werden minimiert
• Die Sprungantwort hat keinen Überschwinger
• Es werden keine dynamischen Koordinatentransformationen benötigt
• Es wird kein separater Modulator benötigt
• Es gibt keine PI-Stromregler
• Die Schaltfrequenz der Transistoren ist nicht konstant
• Aufgrund der Hystereseregelung ist der Schaltvorgang von Natur aus zufällig
• Die Spannungsschwankung des Zwischen-DC-Kreises wird automatisch berücksichtigt
• Die Synchronisation mit der rotierenden Maschine ist aufgrund der schnellen Steuerung unkompliziert

Der Wechselrichtermotortyp muss ein dreiphasiger AC-Induktionsmotor sein. Vorzugsweise sollten Sie einen Wechselrichtermotor verwenden, der eine 800-V-Isolierung für Wechselrichter der 200-V-Klasse oder eine 1600-V-Isolierung für Wechselrichter der 400-V-Klasse aufweist.

Die EPRI Power Industry Study von General Electric im Jahr 1985 bot die folgenden Ursachen basierend auf 6.000 Ausfällen von Versorgungsmotoren: 41 % waren lagerbezogen, 37 % waren statorbezogen, 10 % waren rotorbezogen und 12 % waren andere Ursachen.

Die EPRI Power Industry Study von General Electric im Jahr 1985 bot die folgenden Ursachen basierend auf 6.000 Ausfällen von Versorgungsmotoren: 41 % waren lagerbezogen, 37 % waren statorbezogen, 10 % waren rotorbezogen und 12 % waren andere Ursachen.
