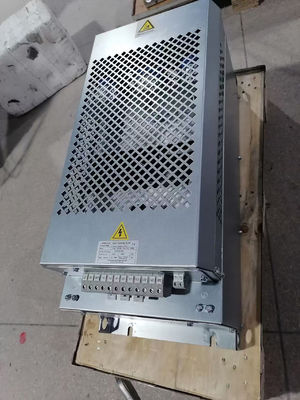

Harmonische Abwehr 5% Passivharmonischer Filter Hochgeschwindigkeits-Abstimmungs-Harmonischer Filter

Aufgrund des umfangreichen Einsatzes von nichtlinearen Lastgeräten in gewerblichen und industriellen Bereichen besteht eine starke harmonische Verschmutzung des Stromversorgungssystems von Unternehmen.Verbesserung der Stromqualität des Netzes und Sicherstellung des sicheren Betriebs des Netzes, verwenden Unternehmen in der Regel aktive Harmoniefilter oder passive Harmoniefilter, um die Harmonie zu reduzieren.

1Konfiguration und Arbeitsprinzip sind unterschiedlich

mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W, is a new type of power electronic equipment which are developed based on the high-speed DSP devices and adopts the modern power electronics technology and digital signal processing technology to realize dynamically suppressing harmonics and compensating reactive power.
Das System der aktiven Harmonischen Filter besteht hauptsächlich aus drei Teilen: Harmonische Detektionsmodul, Steuerungsmodul und Wechselrichterbrückenmodul.Wenn die Harmoniken im Gitter durch das Harmonik-Erkennungsmodul erkannt werden, berechnet das Bedienungsmodul den zu kompensierenden Stromwert und sendet den Befehl an das Inverterbrückenmodul,dann erzeugt das Inverterbrückenmodul einen gleichen, aber entgegengesetzten Strom, um den harmonischen Strom auszugleichenWir können den aktiven Filter als Stromquelle nehmen, die durch die aktive Erzeugung von umgekehrtem harmonischem Strom den Effekt der harmonischen Filterung erreichen kann.
Passivharmonischer Filter (PHF) ist ein mechanisches Filtergerät, das durch Kombination von Leistungskondensatoren, Reaktoren und Widerständen hergestellt wird.Basierend auf den inhärenten Impedanzmerkmalen des Kondensators und Widerstands, der Passivstromfilter weist eine geringe Impedanz auf die Harmonik einer bestimmten Frequenz auf und stellt einen Umgehungskanal für den harmonischen Strom bei dieser Frequenz bereit,so dass der harmonische Strom anstelle des Stromnetzes in den Filter fließtDer Passivfilter ist wie eine zusätzliche Last, die Harmoniken absorbiert.

2Die Fähigkeit der harmonischen Filterung und der Reaktionsleistungskompensation ist unterschiedlich.

APF kann innerhalb eines bestimmten Bereichs aktiv reagieren und den sich ändernden harmonischen Strom im Stromnetz dynamisch verfolgen und kompensieren.Es kann alle Harmoniken kompensieren oder selektiv die harmonischen Ordnungen zwischen der 2. und 50. Ordnung kompensierenDer Effekt der harmonischen Schwingungen kann mehr als 95% erreichen.Der aktive Filter kann auch die Reaktionsleistung der Grundwelle dynamisch kompensieren und den Leistungsfaktor verbessernAußerdem verwendet das AHF eine Echtzeit-dynamische lineare Kompensationsmethode, die die schwankenden Harmoniken und die gleichzeitig in Frequenz und Größe unterschiedliche Reaktionsleistung reduzieren kann.und die Korrektur der Reaktionsleistung ist schrittlos und ohne Schaltschwellen.
Die meisten passiven Harmonikfilter sind für Harmoniken spezifischer Frequenzen konzipiert.Es kann nur die Harmoniken von festen Ordnungen beseitigen (3,5Da die Struktur einfach ist, kann die Echtzeit-dynamische Kompensation nicht realisiert werden. Daher kann der harmonische Abmilderungseffekt nur etwa 65% erreichen.Und weil die Reaktionskraftfilterung die Kapazität einnehmen mussBei der gleichzeitigen Korrektur des Leistungsfaktors werden die PHF selten eingesetzt.Weil es schrittweise Eingabe ist, gibt es einen Schwellenwert für den Wechsel der Entschädigung.

3- Reaktionszeit und Einfluss durch Frequenzvariation sind unterschiedlich.
Der aktive harmonische Filter verwendet das IGBT-Steuerungssystem, das eine hohe Steuerbarkeit und schnelle Reaktion aufweist, und die Kompensationsleistung wird nicht durch die Netzfrequenz beeinflusst.Der fortschrittliche Algorithmus ermöglicht es dem Gerät, die Ausgabe der nächsten Schaltfrequenz innerhalb von 10 ms zu berechnenDie Reaktionsgeschwindigkeit beträgt daher nicht mehr als 10 ms. Es kann eine schnelle und stabile Kompensation für schnell wechselnde Harmoniken realisieren.
Die Reaktionsgeschwindigkeit ist langsam und die Frequenzänderung der passiven Filter verursacht eine Verschiebung des Resonanzpunktes.die den harmonischen Filtereffekt verringert.

4Einfluss durch Systemimpedanz und Lastvariationen sind unterschiedlich.
Aktive Filter werden nicht von Systemimpedanz und Lastvariablen beeinflusst und können das Risiko einer Resonanz mit der Systemimpedanz beseitigen.Wenn die Komponente der Harmoniken größer ist als die AHF-Kompensationsfähigkeit, wird nur der Ausgleichseffekt verringert, und die Ausrüstung wird nicht beschädigt.
Passive Filter sind durch die Netzimpedanz stark beeinträchtigt und bestehen Risiken von harmonischer Verstärkung und harmonischer Resonanz. Die PHF-Kompensationseffekte variieren je nach Laständerung.PHF kann durch Überlastung beschädigt oder sogar verbrannt werden.

5Die Kapazitätserweiterung ist unterschiedlich.

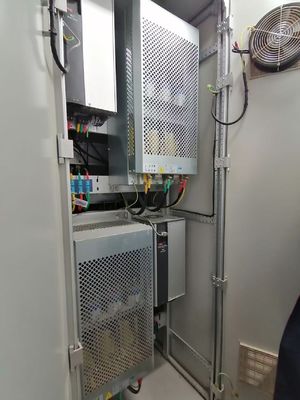

Das Active Harmonic Filter Diagramm ist modular gestaltet, mit hoher Leistungsdichte und leichter Struktur.Die Kapazität kann durch die Einführung neuer AHF-Module erweitert werden.Darüber hinaus verfügt das AHF neben dem Regal-Typ-Aktivharmonikfilter auch über wandmontierte Module, die auch ohne Schrank installiert werden können.

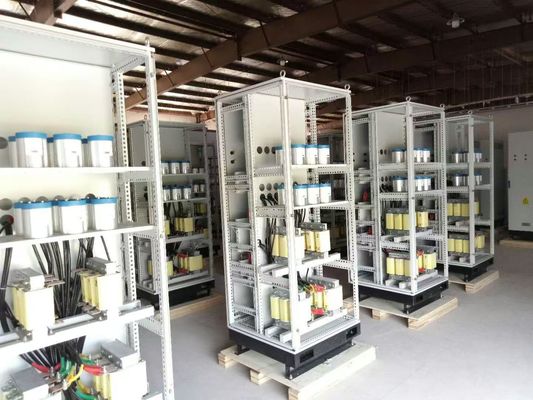

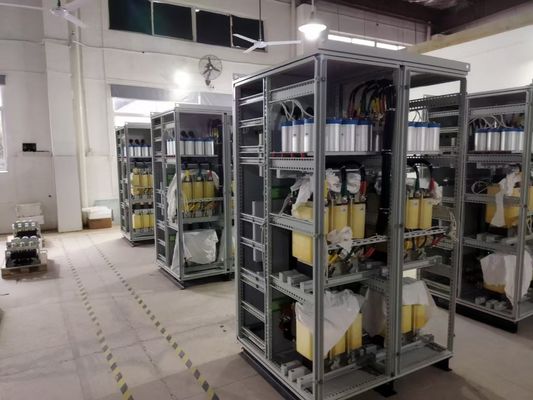

Passive Harmonische Filter haben eine große Anzahl an Konfigurationen von Leistungskondensatoren. Das Gerät ist groß und muss mehr Platz einnehmen. Sie müssen in einen Schrank montiert werden und dann verwendet werden können.Nach Beendigung der InstallationWenn die PHF-Erweiterung erforderlich ist, muss der Filterkreislauf neu hinzugefügt und der Raum des gesamten Schranks neu angeordnet werden.Es ist sehr wahrscheinlich, dass ein neues Stromverteilerschrank hinzufügenDie Filterqualität von Passivfiltern wird zudem stark von den Systemparametern beeinflusst.Die Filtervorrichtung kann ausfallen oder sogar Resonanz verursachen..

6Die Kosten für Produktion und Wartung sind unterschiedlich.
Harmonische Filter Active verwenden eine Hochfrequenzschaltung von fortschrittlichen elektrischen Komponenten, um die harmonische Annullierung zu realisieren, so dass die Produktionskosten relativ hoch sind.Aber obwohl die anfänglichen Investitionskosten hoch sind, der bessere Ausgleichseffekt, der geringe Verlust und die geringen Wartungskosten machen es aus langfristiger Sicht wirtschaftlicher zu betrachten.
Harmonische Filter Passive verwendet Kontaktorwechsel. Die anfänglichen Investitionskosten von PHF sind gering, aber aufgrund ihrer Nachteile wie großer Verlust und das Gerät selbst hat harmonischen Inhalt usw.,die künftigen Wartungskosten sind relativ hoch.

7- Anwendungsorte sind unterschiedlich.
Der Active Power-Filter wird hauptsächlich für die Stellen verwendet, an denen sich die harmonische Komponente und Größe dynamisch ändern und die harmonische Komponente reich ist.
Passive Leistungsfilter eignen sich hauptsächlich für Standorte, in denen die harmonischen Komponenten und Größe relativ stabil sind und die harmonischen Komponenten relativ einfach sind.

Alles in allem, AHF VS PHF, welches ist besser, um die Energiequalität zu verbessern?

Es hängt von Ihrem Anlagenprofil ab, die Lastkonfigurationen. aktive Harmonische Filter sind die moderne Serie von passiven Harmonischen Filter. im Allgemeinen, wenn das Budget ausreicht,Aktiver Stromfilter ist die erste WahlWenn das Budget begrenzt ist, ist die hybride Kombination von Active Harmonic Filter und konventionellen Kondensatoren auch akzeptabel.Die passiven Filter sind die beste Wahl..

Inomax ist ein professioneller Harmoniefilter-Experte. Wir produzieren nicht nur Harmoniefiltergeräte, sondern bieten auch Harmoniefilterlösungen an.Unsere Ingenieure werden Ihnen helfen, zu analysieren und geben Sie die genaue Lösung zur Verbesserung PF und THDi kostenlos zu reduzieren.
