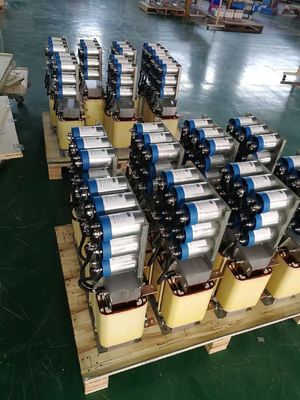

Inomax 690V Sinus-Wellen-Ausgangsfilter 11KW Ermüdungsbeständig für den Schiffbau

Einführung von Sinuswellenfiltern

Sinuswellenfilter (auch als Sinuswellenfilter bezeichnet) sind passive Komponenten, mit denen elektrische Schaltungen mit den richtigen Frequenzen versorgt werden, um eine optimale Leistung zu gewährleisten.Sie sind Niedrigpass-Geräte, was bedeutet, dass sie Niedrigfrequenzsignale passieren lassen, aber Hochfrequenzsignale blockieren oder behindern..

Schaltkreise, die längere Kabel benötigen, verfügen in der Regel über Sinusfilter zur Umwandlung von rechteckigen PWM-Signalen in glatte Wellenspannung.Dies verhindert eine vorzeitige Schädigung des Stromkreises und verlängert die Lebensdauer von Wechselstrommotorantrieben, indem die Belastung der Motorisolation verringert wird.

Wofür werden Sinusfilter verwendet?

Sinusoidale Filter schützen Motorwicklungen und Lager vor Schäden durch Spitzen, Kabelentfernung, Stromverlust und Überhitzung.,Fördermaschinen, Kompressoren, Aufzüge und Krane.

Inomax Sinuswellenfilter

Inomax Sinuswellenfilter sorgen für eine sauberere, sinusförmige Stromversorgung Ihres Motors. Dies reduziert den Wärmeaufbau, erweitert die Kabelreichweite und minimiert das Geräusch.,und die strengeren EMI-Vorschriften mit einem Inomax-Filter erfüllen.

Inomax Sinuswellenfilter sind ideal für Anwendungen geeignet, bei denen eine sinusförmige Ausgangswellenform erforderlich ist. Sie können eine breite Frequenzpalette von 50 Hz/100 Hz/200 Hz bis zu600 HzDies wird durch die Verwendung sorgfältig gestalteter Kondensatormodule und Kabelsätze erreicht.

Unsere Filter sind für eine Nennspannung von 220V 400V 440V 480V 525V 690V AC ausgelegt und sind in Stromstärken von 1,3A bis 710A erhältlich, so dass sie für verschiedene Anwendungen geeignet sind.

Nennstrom und Spannung

Die Standard-Sinuswellenfilter von Inomax® sind für die Anwendung mit den am häufigsten verwendeten Standardmotorantrieben und auf dem Weltmarkt erhältlichen Motoren konzipiert.Für spezielle und spezielle Anforderungen entwirft Inomax maßgeschneiderte Sinuswellenfilter, die an die spezifischen Anforderungen angepasst sind..

Grundsätzlich definieren der Nennstrom des Motors und der Arbeitszyklus den
Inomax Sinusfilter sind für eine Überlastung von 150% für 1 Minute, eine pro Stunde, geeignet.Über 150% Nennstrom kann die Sättigung der Induktivität erreicht werden und zerstören die Appasatoren.
Es wird empfohlen, dass der Nennstrom des Sinuswellenfilters
gleich oder größer als der Nennstrom des Motors und sollten den Nennwerten und der Leistungsfähigkeit des Motorantriebs entsprechen und mit ihnen kompatibel sein.
Für Antriebe, die Isolationstransformatoren versorgen, ist ein Sinuswellenfilter mit einem Nennstrom, der dem des Primärstroms des Transformators entspricht oder größer ist, auszuwählen.

Auswahl des Sinuswellenfilters

In Bezug auf die Spannung bietet Inomax Sinuswellenfilter für Anwendungen mit 400 VAC, 500 VAC, 600 VAC und 690 VAC an.bei Spannungen > 500 VAC sind Sinuswellenfilter zu empfehlen, um die Motorwicklungsolierung vor Hochspannungsspitzen zu schützen.
In Fällen, in denen die Motorantriebswahl vor der Sinuswellenfilterwahl erfolgt ist, ist es üblich, den Sinuswellenfilter an den entsprechenden Motorantrieb anzupassen.Die richtige Auswahl der Leistung hängt einerseits von den Spezifikationen der Antriebe ab, z. B. Nennstrom, Spannung, Leitungsfrequenz, Schaltfrequenz der Antriebe, Motorfrequenz, Umgebungsbedingungen (Temperatur,Auf der anderen Seite die Anforderungen an die Leistung des Motors und der Anwendung.Darüber hinaus müssen die Länge des Motorkabels, die Art des Kabels, der Motortyp und einige spezielle Anwendungsvoraussetzungen berücksichtigt werden.
