Energieeffiziente Niedrigharmonische VFD Asynchrone Motor Wechselstromfrequenzantrieb

Einfache Einführung von Inomax

Inomax ist professioneller Hersteller vonAntriebe mit niedriger Spannung und Wechselstromfrequenz,Inomax VFD Position ist fürkomplexe Anwendung,für Anwendungen, bei denen die Technologie der Wechselstromantriebe sehr gefragt ist.

Inomax-Frequenzwandler, die mitAB ACS580 ACS880,SIEMENS S120,S150, Schneider ATV9000, Yaskawa U1000, Mitshbishi FR800,Rockwell power flex 755T,700L,Fuji Frenic-VG,Eaton RGX-Serie

Inomax bietet auch gute Lösungen für unsere Kunden für - Industriegetriebe, Spannungskontrolle, Heben, Hochgeschwindigkeits-Zentrifuge, Präzisions-Werkzeugmaschinen, Mehrgeschwindigkeits-Rückkopplungssteuerung....

Mit der super guten Qualität und dem wettbewerbsfähigen Preis, Inomax AC Frequenz invertet weit verbreitet Anwendung für Steels, Zement, Chemie, Öl & Gas, Strom, Polymer & Rubber, Pulp & Paper, Zucker,Mineralien und Bergbau... und

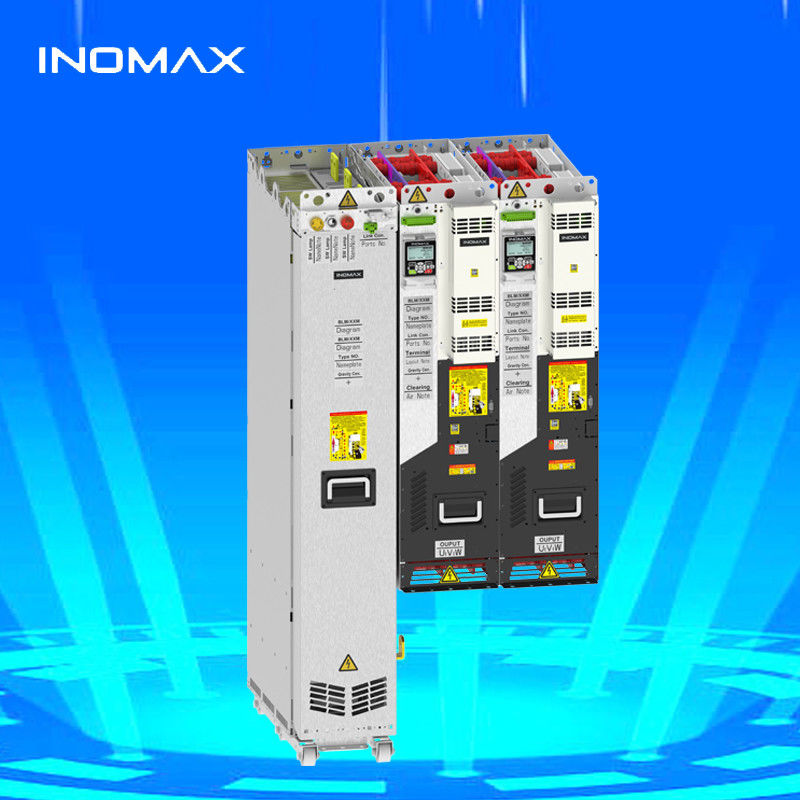

Inomax ACS880 mehrere Antriebe

Der Unterschied zwischen Standard-Regen- und Niedrigharmonikantrieben

In diesem Artikel erklären wir die Unterschiede mit ihren Vor- und Nachteilen.

6-Pulsantriebe

Dies sind die häufigsten Arten von Wechselrichter und sie haben einen Diodenrichter am Eingang.

Vorteile:

Relativ kostengünstig

Kompakte

Effizienz (rund 98%)

Leicht verfügbar

Nachteile:

Erzeugt Harmoniken am Stromnetz, insbesondere bei Netzen ohne Gleichspannung oder Wechselstrom

Energieverschwendung beim Bremsen (über einen Bremswiderstand)

Niedrigharmonische Antriebe

Diese werden in zwei Kategorien eingeteilt:  diejenigen mit einem passiven Filter und diejenigen mit einem aktiven Frontend.Inomax bezeichnet seine aktiven Frontend-Wechselrichter als Ultra-Low Harmonic Drives, um die Technologie zu klären..

Vorteile des passiven Filters:

Relativ kostengünstig

Einfach

Nachteile des passiven Filters

für eine bestimmte Last abgestimmt

Kann überlastet werden, wenn Last oder Versorgung ändert

Nicht dynamisch

Schwergewicht

Aktives Frontend Vorteile:

Die Transistor-Eingangsbrücke erzeugt effektiv keine Harmoniken

Kompakte

Einfach zu installieren und zu bedienen

Aktives Frontend Nachteile:

Teurer

Der Wirkungsgrad des Wechselrichters ist auf ca. 95% gesunken.Dieser Effizienzverlust wird innerhalb des Stromsystems durch Verringerung der Verluste im Transformator kompensiert., Kabel und Motor im Vergleich zu einem 6-Puls-Inverter

Regenerative (Regen) Antriebe

Diese Antriebe teilen die gleiche Hardware wie die niedrigharmonischen Antriebe mit aktivem Frontend.in den Motor und bei VerzögerungDies ist besonders bei zyklischen Lasten wie Hebewerken nützlich.

Vorteile:

Sie können Energie, die verschwendet würde, wieder zum Stromnetz erzeugen lassen; das spart Geld

Ausgezeichnete Bremsqualität

Nachteile:

Hohe Investitionskosten

Verringerte Effizienz (das gleiche Argument gilt für niedrigharmonische Antriebe mit aktivem Frontend)

Inomax Niedrigharmonische Antriebe weitere wichtige Vorteile sind:

1,Encoder-less Motor Operation - Überlegene dynamische Reaktionsleistung des patentierten Inomax Direct Torque Control (DTC) Motorsteuerungsalgorithmus. Viele Anwendungen können ohne Encoder-Feedback ausgeführt werden.

2"Flexibilität - Nur vier Arten von Diodenrichtern werden verwendet, um die dreiphasige AC-Eingangsleistung auf den gemeinsamen Gleichspannungsbus über den gesamten ACS880-Leistungsbereich (200 - 4600 PS) hinweg umzuwandeln.Invertermodule (Antriebe) sind in fünf Größen erhältlich (R4-R8-Rahmengrößen) und decken den Bereich von 1 - 7000 PS ab■ Einzelne R8-Einheiten oder parallele R8-Einheiten versorgen die Motoren.

3Kompaktes Design - Verbesserungen in der Technologie und in den Leistungskomponenten haben den Gesamtbedarf dieser Multidrives im Vergleich zum traditionellen Design um bis zu 50 Prozent reduziert.

4"Weite Palette von Optionen - I/O-Erweiterungen, Feldbusse und ein Impuls-Encoder-Modul passen alle in die Wechselrichter.

5"Adaptive Programming" - Dieses Programm erweitert die frei programmierbaren E/A und umfangreiche Parameterwahl, die in die Multidrive integriert und über das PC-Tool zugänglich sind.

6,Reduzierte Installationskosten - Da die modulare Konfiguration einen gemeinsamen Gleichspannungsbus verwendet, ist die erforderliche Kabelstromzufuhr eine einzige dreiphasige Wechselstromverbindung.die Verkabelung ist über einen einzigartigen Steckeranschluss an das Geradlinermodul angeschlossen, die dann die gesamte gemeinsame DC-Line-up versorgt.

7"Redundanz" - gemeinsame Ersatzteile und die Fähigkeit, bei reduzierter Belastung weiter zu laufen, wenn das Modul deaktiviert ist.

Ein Inomax-Mehrantrieb besteht aus mehreren verschiedenen Abschnitten.

Zu den wichtigsten Einheiten dieser Mehrantriebssysteme gehören:

1. Grundlinienmodule (Basic Line Modules):

Es ist ausschließlich für die reine Berichtigung ausgelegt und besteht aus Thyristordioden und Gleichstrom-Eingangsleitungsreaktoren.

2. Rückkopplungsrichter SLM-Modul (Smart Line Modul): [nicht empfohlen]

Es besteht aus einem IGBT- und einem Gleichspannungs-Glattungskondensator, der die Stromversorgung korrigieren und die Energie zurück ins Netz speisen kann.Die Gleichspannung kann nicht konstant und verstellbar seinNormalerweise unterbewertet.

Last, der typische Wert des netzseitigen Stromharmonic-THDi<30-35%

3. Aktives Geradliner-ALM-Modul (Active Line Module): [empfohlene und bevorzugte Verwendung]

Es besteht aus IGBT- und Gleichstrom-Gleichungskondensatoren und hat die Funktion des Rückkopplungs- und Berichtigungsvorgangs und kann auch intelligent gesteuert werden.

Die tatsächliche Stromwirkung auf der Stromversorgungsseite ist nahe einer Sinuswelle und unterdrückt dadurch schädliche Harmoniken.Dieses Berichtigungsmodul muss ein passendes AIM-Eingangsmodul verwenden..

Zu diesem Zeitpunkt werden die typischen Strom- und Spannungsharmoniken unter Nennlast

Anwendungen

Inomax-Multidrive-Anwendungen sind in verschiedenen Bereichen weit verbreitet, zum Beispiel Stahl, Zement, Chemie, Öl und Gas, Energie, Polymer und Gummi, Zellstoff und Papier, Zucker, Mineralien und Bergbau, Elektrotechnik,Automobil- und Gebäudeautomationssektor zur Bereitstellung der vollständigen, qualitativ hochwertigen energieeffizienten Lösung.

Als wichtige Rolle für die Automation von Schiffen übernehmen die VFD von Inomax eine wichtige Verantwortung.
Egal, ob es sich um den Azimuth-Antrieb oder den Bug-Antrieb oder den Kran oder die Winde handelt. Inomax kann Ihnen immer eine zufriedenstellende Lösung durch Superperformance und hohe Qualität bieten.

Schildmaschinen zum TunnelbauenSie spielen eine entscheidende Rolle beim Bau von unterirdischen Tunneln und werden in verschiedenen Branchen wie Transport, Bergbau und Wasserkraft weit verbreitet.Steuerung der Tunnel abgeschirmten Maschine müssen großes Drehmoment haben und auch VFD mit kleineren Größe brauchen, weil der Raum begrenztEin zuverlässiges und effizientes Frequenzsteuerungssystem ist daher für erfolgreiche Tunnelarbeiten unerlässlich.INOMAX Flüssigkeitskühlfrequenzantrieb bietet ein optimales Steuerungssystem, das den Anforderungen von Tunnelarbeiten entspricht.

Das System besteht aus Frequenzantrieben, Wasserkühlsystem.kann eine hochpräzise Steuerung von gängigen Induktionsmotoren und hocheffizienten Permanentmagnetmotoren im großen Leistungsbereich unter dem Zustand von 380...690Vac Stromversorgung. Die ultra-kompakte Struktur und die hohe Leistungsdichte machen sie besonders geeignet für Anwendungen mit begrenztem Installationsraum und rauen Umgebungen,und hat eine hervorragende Leistung unter verschiedenen extremen Umweltbedingungen.

Vorteile von INOMAX Flüssigkeitskühlfrequenzantrieb

Hohe Effizienz
Die Flüssigkühlfrequenzantriebslösung von INOMAX ist sehr effizient und kann im Vergleich zu herkömmlichen luftgekühlten Systemen bis zu 70% Energie einsparen.Dies geschieht durch den Einsatz von wassergekühlten MotorenDie Flüssigkeitskühler sorgen auch dafür, daß das System bei optimalen Temperaturen arbeitet.Verringerung des Energieverbrauchs und Minimierung des Verschleißes der Bauteile.

Zuverlässige Leistung
Die Flüssigkeitskühlfrequenzantriebslösung INOMAX ist für eine zuverlässige Leistung in rauen Umgebungen konzipiert.

Leichte Wartung
INOMAX Flüssigkeitskühlfrequenzantrieb ist einfach zu warten und erfordert minimale Ausfallzeiten.Erleichterung des Austauschs oder der Reparatur fehlerhafter BauteileDie Flüssigkeitskühler sind auch mit abnehmbaren Platten für eine einfache Reinigung ausgelegt.

Der Inomax-Multi-Module-Antrieb ACS880 verfügt über verschiedene Arten von Versorgungseinheiten, einschließlich Diodenversorgungseinheiten und regenerativen Versorgungseinheiten.Einziger Stromversorgungs- und Gleichspannungsbus mit mehreren Wechselrichter reduzieren Leitungskraft und Systemgröße.

Nutzen Sie die höchste Steuerung von nahezu allen Arten von Wechselstrommotoren mit direkter Drehmomentregelung (DTC), einschließlich Induktions- und Permanentmagnetmotoren und Synchronmaschinen.Lösungen für viele verschiedene Anwendungen (z. B. Papiermaschinen), Windereien, Walzwerke, Verarbeitungslinien, Krane, Bohr- und Schifffahrtsmaschinen) sind mit flexibler Anbindung und einem breiten Spektrum an Optionen möglich.
