Inomax Multimodule Einstellfrequenzantrieb Niedrigharmonische Frequenzwandler

Einfache Einführung von Inomax

Inomax ist professioneller Hersteller vonAntriebe mit niedriger Spannung und Wechselstromfrequenz,Inomax VFD Position ist fürkomplexe Anwendung,für Anwendungen, bei denen die Technologie der Wechselstromantriebe sehr gefragt ist.

Inomax-Frequenzwandler, die mitAB ACS580 ACS880,SIEMENS S120,S150, Schneider ATV9000, Yaskawa U1000, Mitshbishi FR800,Rockwell power flex 755T,700L,Fuji Frenic-VG,Eaton RGX-Serie

Inomax bietet auch gute Lösungen für unsere Kunden für - Industriegetriebe, Spannungskontrolle, Heben, Hochgeschwindigkeits-Zentrifuge, Präzisions-Werkzeugmaschinen, Mehrgeschwindigkeits-Rückkopplungssteuerung....

Mit der super guten Qualität und dem wettbewerbsfähigen Preis, Inomax AC Frequenz invertet weit verbreitet Anwendung für Steels, Zement, Chemie, Öl & Gas, Strom, Polymer & Rubber, Pulp & Paper, Zucker,Mineralien und Bergbau... und

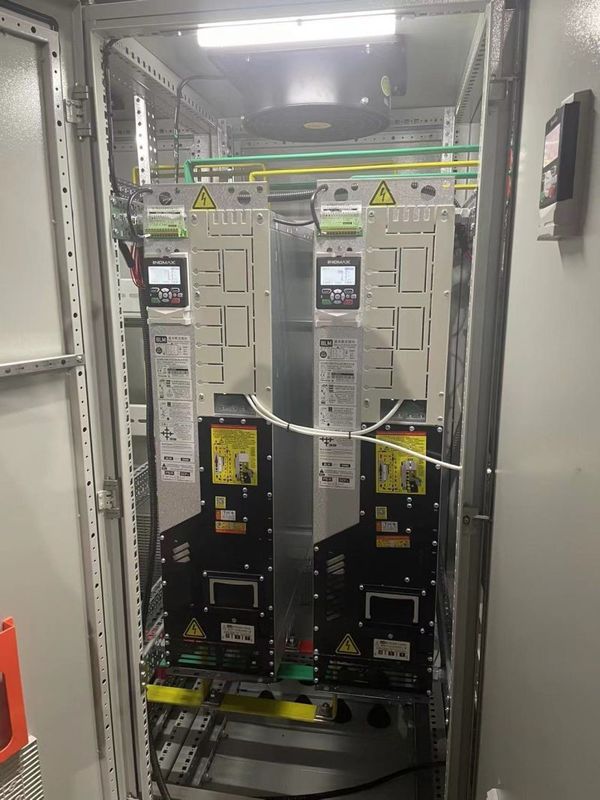

Inomax ACS880 mehrere Antriebe

Was ist ein Inomax Multidrive?

Ein Mehrantrieb besteht aus industriellen Antriebsmodule, die an einen gemeinsamen Gleichspannungsbus angeschlossen sind.und jedes Modul kehrt dann den Gleichstrom in Wechselstrom um und versorgt einen einzelnen MotorDie Gleichstromversorgung erfolgt aus einer einzigen Versorgungseinheit (Rectifier), die in die Vorderseite der gleichen Mehrantriebskonfiguration eingebaut ist.Diese Konstruktion vereinfacht die gesamte Installation und führt zu vielen Vorteilen: Einsparungen bei der Verkabelung; reduzierte Leitungsströme und einfachere Bremsvorrichtungen; Energieverteilung über den gemeinsamen Gleichspannungsbus,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W■ reduzierte Komponentenzahl; erhöhte Zuverlässigkeit; und Platzersparnis; und es besteht keine Notwendigkeit für ein separates Motor Control Center (MCC).

Wo können Multidrives verwendet werden?

Im Allgemeinen können die Inomax-Mehrantriebe verwendet werden, wenn mehrere Antriebe/Motoren Teil eines einzigen oder integrierten mechanischen Prozesses sind.Durch die gemeinsame Versorgung des Mehrantriebs können allgemeine Sicherheits- und Steuerungsfunktionen durchgeführt werden.Eine Papiermaschine hat beispielsweise viele Motoren, die als komplettes System einzeln gesteuert werden müssen.Die Inomax-Mehrantriebe bieten eine schnelle Kommunikation von Drehmoment- und Drehzahlsignalen zwischen den AntriebenMultidrives können auch verwendet werden, wenn die Wellen der einzelnen Antriebsmotoren nicht eng miteinander verbunden sind, z. B.bei Prozessen, bei denen jedes Antriebsmodule mit einem Drehzahlprofil programmiert werden kann, so dass der gesamte Energieverbrauch minimiert wirdDiese beiden Beispiele zeigen lediglich, wie vielfältig die Inomax-Mehrantriebe im Vergleich zu anderen Antriebskonstruktionen sind.Inomax-Mehrantrieb verspricht Modularisierte Konfiguration von Mehrantrieben ermöglicht die Steuerung mehrerer Motoren in einem Leistungsbereich von 1 - 7000 PSEine einzelne Gleichrichter-Einheit kann mit einer Reihe von Inverter-Einheiten kombiniert werden, die parallel miteinander verbunden sind, um den für eine bestimmte Anwendung erforderlichen Ausgangsstrom zu liefern.

Zu den weiteren großen Vorteilen gehören:

1,Encoder-less Motor Operation - Überlegene dynamische Reaktionsleistung des patentierten Inomax Direct Torque Control (DTC) Motorsteuerungsalgorithmus. Viele Anwendungen können ohne Encoder-Feedback ausgeführt werden.

2"Flexibilität - Nur vier Arten von Diodenrichtern werden verwendet, um die dreiphasige AC-Eingangsleistung auf den gemeinsamen Gleichspannungsbus über den gesamten ACS880-Leistungsbereich (200 - 4600 PS) hinweg umzuwandeln.Invertermodule (Antriebe) sind in fünf Größen erhältlich (R4-R8-Rahmengrößen) und decken den Bereich von 1 - 7000 PS ab■ Einzelne R8-Einheiten oder parallele R8-Einheiten versorgen die Motoren.

3Kompaktes Design - Verbesserungen in der Technologie und in den Leistungskomponenten haben den Gesamtbedarf dieser Multidrives im Vergleich zum traditionellen Design um bis zu 50 Prozent reduziert.

4"Weite Palette von Optionen - I/O-Erweiterungen, Feldbusse und ein Impuls-Encoder-Modul passen alle in die Wechselrichter.

5"Adaptive Programming" - Dieses Programm erweitert die frei programmierbaren E/A und umfangreiche Parameterwahl, die in die Multidrive integriert und über das PC-Tool zugänglich sind.

6,Reduzierte Installationskosten - Da die modulare Konfiguration einen gemeinsamen Gleichspannungsbus verwendet, ist die erforderliche Kabelstromzufuhr eine einzige dreiphasige Wechselstromverbindung.die Verkabelung ist über einen einzigartigen Steckeranschluss an das Geradlinermodul angeschlossen, die dann die gesamte gemeinsame DC-Line-up versorgt.

7"Redundanz" - gemeinsame Ersatzteile und die Fähigkeit, bei reduzierter Belastung weiter zu laufen, wenn das Modul deaktiviert ist.

Ein Inomax-Mehrantrieb besteht aus mehreren verschiedenen Abschnitten.

Zu den wichtigsten Einheiten dieser Mehrantriebssysteme gehören:

1. Grundlinienmodule (Basic Line Modules):

Es ist ausschließlich für die reine Berichtigung ausgelegt und besteht aus Thyristordioden und Gleichstrom-Eingangsleitungsreaktoren.

2. Rückkopplungsrichter SLM-Modul (Smart Line Modul): [nicht empfohlen]

Es besteht aus einem IGBT- und einem Gleichspannungs-Glattungskondensator, der die Stromversorgung korrigieren und die Energie zurück ins Netz speisen kann.Die Gleichspannung kann nicht konstant und verstellbar seinNormalerweise unterbewertet.

Last, der typische Wert des netzseitigen Stromharmonic-THDi<30-35%

3. Aktives Geradliner-ALM-Modul (Active Line Module): [empfohlene und bevorzugte Verwendung]

Es besteht aus IGBT- und Gleichstrom-Gleichungskondensatoren und hat die Funktion des Rückkopplungs- und Berichtigungsvorgangs und kann auch intelligent gesteuert werden.

Die tatsächliche Stromwirkung auf der Stromversorgungsseite ist nahe einer Sinuswelle und unterdrückt dadurch schädliche Harmoniken.Dieses Berichtigungsmodul muss ein passendes AIM-Eingangsmodul verwenden..

Zu diesem Zeitpunkt werden die typischen Strom- und Spannungsharmoniken unter Nennlast

Anwendungen

Inomax-Multidrive-Anwendungen sind in verschiedenen Bereichen weit verbreitet, zum Beispiel Stahl, Zement, Chemie, Öl und Gas, Energie, Polymer und Gummi, Zellstoff und Papier, Zucker, Mineralien und Bergbau, Elektrotechnik,Automobil- und Gebäudeautomationssektor zur Bereitstellung der vollständigen, qualitativ hochwertigen energieeffizienten Lösung.

Als wichtige Rolle für die Automation von Schiffen übernehmen die VFD von Inomax eine wichtige Verantwortung.
Egal, ob es sich um den Azimuth-Antrieb oder den Bug-Antrieb oder den Kran oder die Winde handelt. Inomax kann Ihnen immer eine zufriedenstellende Lösung durch Superperformance und hohe Qualität bieten.

Schildmaschinen zum TunnelbauenSie spielen eine entscheidende Rolle beim Bau von unterirdischen Tunneln und werden in verschiedenen Branchen wie Transport, Bergbau und Wasserkraft weit verbreitet.Steuerung der Tunnel abgeschirmten Maschine müssen großes Drehmoment haben und auch VFD mit kleineren Größe brauchen, weil der Raum begrenztEin zuverlässiges und effizientes Frequenzsteuerungssystem ist daher für erfolgreiche Tunnelarbeiten unerlässlich.INOMAX Flüssigkeitskühlfrequenzantrieb bietet ein optimales Steuerungssystem, das den Anforderungen von Tunnelarbeiten entspricht.

Das System besteht aus Frequenzantrieben, Wasserkühlsystem.kann eine hochpräzise Steuerung von gängigen Induktionsmotoren und hocheffizienten Permanentmagnetmotoren im großen Leistungsbereich unter dem Zustand von 380...690Vac Stromversorgung. Die ultra-kompakte Struktur und die hohe Leistungsdichte machen sie besonders geeignet für Anwendungen mit begrenztem Installationsraum und rauen Umgebungen,und hat eine hervorragende Leistung unter verschiedenen extremen Umweltbedingungen.

Vorteile von INOMAX Flüssigkeitskühlfrequenzantrieb

Hohe Effizienz
Die Flüssigkühlfrequenzantriebslösung von INOMAX ist sehr effizient und kann im Vergleich zu herkömmlichen luftgekühlten Systemen bis zu 70% Energie einsparen.Dies geschieht durch den Einsatz von wassergekühlten MotorenDie Flüssigkeitskühler sorgen auch dafür, daß das System bei optimalen Temperaturen arbeitet.Verringerung des Energieverbrauchs und Minimierung des Verschleißes der Bauteile.

Zuverlässige Leistung
Die Flüssigkeitskühlfrequenzantriebslösung INOMAX ist für eine zuverlässige Leistung in rauen Umgebungen konzipiert.

Leichte Wartung
INOMAX Flüssigkeitskühlfrequenzantrieb ist einfach zu warten und erfordert minimale Ausfallzeiten.Erleichterung des Austauschs oder der Reparatur fehlerhafter BauteileDie Flüssigkeitskühler sind auch mit abnehmbaren Platten für eine einfache Reinigung ausgelegt.

Der Inomax-Multi-Module-Antrieb ACS880 verfügt über verschiedene Arten von Versorgungseinheiten, einschließlich Diodenversorgungseinheiten und regenerativen Versorgungseinheiten.Einziger Stromversorgungs- und Gleichspannungsbus mit mehreren Wechselrichter reduzieren Leitungskraft und Systemgröße.

Nutzen Sie die höchste Steuerung von nahezu allen Arten von Wechselstrommotoren mit direkter Drehmomentregelung (DTC), einschließlich Induktions- und Permanentmagnetmotoren und Synchronmaschinen.Lösungen für viele verschiedene Anwendungen (z. B. Papiermaschinen), Windereien, Walzwerke, Verarbeitungslinien, Krane, Bohr- und Schifffahrtsmaschinen) sind mit flexibler Anbindung und einem breiten Spektrum an Optionen möglich.
