Lösungen

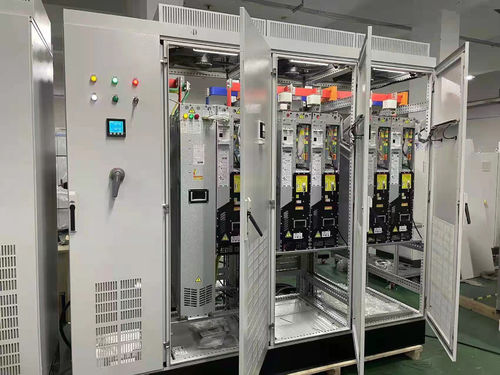

Der Elektromotor-Prüfstand/Dynamometer ist ein vorteilhafter Bereich für den regenerativen Antrieb von Inomax 4Q. Hier teilen wir mit Ihnen einige Details.   Einführung des Projekts der Motorenprüfbank Der Prüfstand für Elektromotoren umfasst 2 Motoren, einer ist MUT (Motor unter Prüfung), der andere ist DM (Driving Motor).Ein Motor arbeitet im Motormodus, der andere Motor arbeitet im Generatormodus. 1.Motorhaltigkeit und mechanische Eigenschaften 2.Temperaturanstieg des Motors und Überlastleistung 3.Motorfeldschwäche Leistung und Effizienz, Leistungsfaktor 4Anzeige von Spannung, Strom, Drehmoment, Geschwindigkeit, Ausgangsleistung und Effizienz in Echtzeit Auswahl der VFD für das Motorprüfstandprojekt   1.Einheit Um sicherzustellen, dass das Drehmoment des Motors konstant ausgeht, die Gleichspannung des Gleichspannungsbuses stabil bleibt und die Störungen in der Anlage reduziert werden, wählen Sie Inomax AFE (Active Front End) als Richter aus.Inomax AFE-Gleichrichter nimmt IGBT an, um Diodenrichter zu ersetzen, ist serienmäßig mit LCL-Filter ausgestattet, Eingabe THDi < 5%. Wenn die Motor-Testbank arbeitet, ist ein Motor im Motormodus, der andere ist Regenerationsmodus, so können kleine Leistungsbewertung Richter auswählen Der Konverter verwendet 2 Stück Leistungseinheit, der Ausgangsfrequenzbereich beträgt 0 ~ 1000Hz, die Frequenzlösung beträgt 0,01Hz, die Antwortzeit des offenen Drehmoments beträgt weniger als 20 ms.   2- Steuerungseinheit. die Steuerungseinheit des Geradliners (RCU) und die Steuerungseinheit des Wechselrichters (ICU) durch ein Antriebskabel,Drei Module liefern gleichzeitig UVW durch den Reaktor und verknüpfen dann den Ausgang, um einen einzigen Motor anzutreiben.   Vorteile des regenerativen Antriebs von Inomax 4Q für den Motorversuch   1.Bedeutender Energieeinsparungseffekt Die vom Primärantrieb erzeugte mechanische Energie wird in elektrische Energie umgewandelt und in das Netz zurückgeführt.   2Gute bidirektionale Belastungseigenschaften Bietet eine gleichbleibende Belastungskapazität in beiden Richtungen, um sich an verschiedene mechanische Prüfungen der Lenkräfte anzupassen.   3Grundsätzlich kann das Nennlastdrehmoment von Nullgeschwindigkeit bis zu 5-6-facher Feldschwäche bereitgestellt werden.   4. hohe Drehmoment-Antwortgeschwindigkeit Die Drehmoment-Antwortgeschwindigkeit des elektrischen Dynamometers kann das ms-Niveau erreichen und wird in der simulierten Last- und neuen Energieindustrie verwendet.   5. Bieten Sie Anti-Dränge-Fähigkeit Kann als Stromquelle verwendet werden, wie mechanische Effizienz Stromwiderstand, Generator Stromwiderstand, eine Maschine für mehrere Zwecke   6, eine Vielzahl von Schutzfunktionen Versorgung mit verschiedenen Schutzfunktionen wie Phasenverlust, Überspannung, Überstrom, Übergeschwindigkeit usw. zum Schutz des Dynamometers und der Prüfstücke.

Die Shougang-Gruppe ist eine derTop 5 ultragroßeStahlhersteller in China und ist ebenfalls ein staatliches Unternehmen. Die jährliche Stahlproduktion beträgt ca.40 Millionen Tonnen.   Unsere Zusammenarbeit mit Shougang basiert auf einem Projekt der Renovierung. Sie haben eine hohe Nachfrage nach den neuen Frequenzantrieben, müssen eine bessere oder gleiche Qualität und Leistung haben als ABB und einen wettbewerbsfähigeren Preis haben. Es gibt mehr als10 GesellschafterTeilnahme an der Ausschreibung. Nach mehreren Vergleichen und Vorführungen gewinnen wir die Ausschreibung. Da das Umwandlungsprojekt nur während der Ausfallzeit abgeschlossen werden kann, umfassen die derzeit abgeschlossenen Projekte:Shougang 1580 Warmwalzwerk, Ersatz für ABB ACS800, Spannungsbereich von 380V-690V, Mindestleistung 55KW, Maximalleistung 2000KW,mit Prozessen der Wicklung, Entwicklung, Geradigung und Nivellierung;Die von uns gelieferten Modelle umfassen Einzelantrieb, Mehrmodulantrieb und 4-Quadranten-Regenerationsantrieb.Shougang 1580 warmgewalzte vertikale Rolle, ersetzt durch Siemens 6SE70, alle mit ProfibusDP-Kommunikation;Ersatz eines 90-Tonnen-Klemmkrans für die Stahlindustrie, Kommunikation ist Profinet, Siemens 1513PLC, Zuverlässig, effizient, kostengünstig.Wir halten, was wir versprechen. Als professioneller Hersteller von Frequenzantrieben mit mehr als 12 Jahren Industrieerfahrung bietet Inomax: 1Frequenzantriebe für Metallindustrie, Marine, Bergbau, Öl & Gas, HVAC usw.2Spezielle Antriebe für Wind- und Entwindungsanlagen, für Turmkrane, für CNC-Maschinen, für BCP-Pumpen.2"Vollständige Lösungsanbieter für unterschiedliche Anwendungsvorhaben. Inomax ist Ihr weltweit vertrauenswürdiger Partner für Wechselstromfrequenzantriebe, Wechselstromservoantriebe und Solarpumpenumrichter.Wir sind vollständig auf unsere ursprüngliche Absicht ausgerichtet, kundenorientiert zu sein und uns darauf zu konzentrieren, dem Kunden die beste Erfahrung zu bieten., Wertschöpfung schaffen, bei jedem kleinen Detail beharrlich bleiben, darauf bestehen, das Vertrauen aufzubauen und unseren Kunden den größten Nutzen und Wert zu bringen!

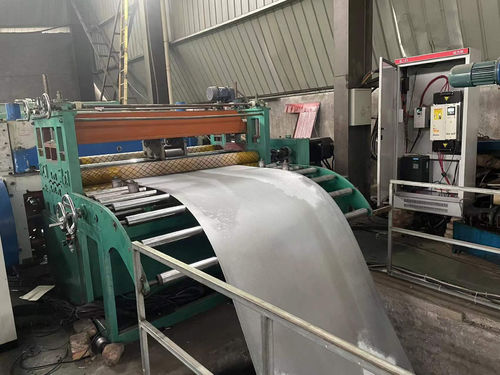

Die Stahlplattenschneidemaschine ist eine Vorrichtung zum Längsschneiden von Metallbreiten-Spulenmaterialien. Sie wird zur Schneidung von Metallspulenmaterialien verwendet:Aluminiumfolie, usw.). Abgesehen von allgemeinen Schneidgeräten, sind auch in der Industrie, in der Elektroindustrie, in der Automobilindustrie, in den Stanzteilen usw.Diese Ausrüstung rollt die kreisförmige Klinge auf die Platte, um eine neue Art von unendlich langen Scheren zu vollenden.   Struktur der Schneidmaschine: Sie besteht aus Entwicklung, Zuführung, Schneiden und Schneiden, Wickeln und anderen Geräten.Seine Hauptfunktion besteht darin, das breite Spulenmaterial in eine schmale Breite und eine bestimmte Größe des Spulenmaterials zu schneiden, um sich auf andere Verarbeitungsverfahren in der Zukunft vorzubereiten.   Bei der Konstruktion der Produktionslinie der Metallschneidmaschine haben die Hersteller speziell ein integriertes Bauplan entworfen.die die Starrheit der mechanischen Struktur erheblich verbessern kannDiese Struktur stützt sich jedoch auf die Geschwindigkeits- und Drehmomentregelungsgenauigkeit des Antriebs zum Motor.Durch die hervorragende Drehzahl- und Drehmomentregelung des Hochleistungsantriebs, verbessert es nicht nur die Produktionseffizienz, sondern senkt auch die mechanische Ausfallrate und die Wartungskosten.   Ausrüstung wie Entwicklung, Schneiden und Schneiden, Wicklung, Lamination und sonstige Ausrüstung müssen mit einem Motor und einem Treiber ausgestattet sein.Die Zuführmaschinen müssen mit zwei Motoren und Treibern ausgestattet sein., und jedes Getriebe ist von einem Servomotor angetrieben.   8 PC Inomax ACS880 Antriebe steuern die Servomotoren und kommunizieren mit dem PC über Profinet, um Geschwindigkeits- und Drehmomentmoduskontrolle zu realisieren.   Der Motor wurde während des Debugs vor Ort mit der Maschine gekoppelt.Die dynamische Identifizierung kann nicht die Wirkung einer genauen Identifizierung erzielen.Der Inomax ACS880-Fahrer kann die statische Identifizierung auf der Grundlage des Motorhaltes und nicht der Drehung durchführen.und genau identifizieren die Eigenschaften der Motordaten, um ein genaues Motormodell zu bauen. um den Antrieb eine direkte Drehmomentregelung durchführen zu lassen, um einen besseren Steuerungseffekt zu erzielen.   Der Inomax ACS880-Treiber hat eine überlegene Leistung und kann den Servomotor steuern, um bei niedrigen Drehzahlen ein hohes Drehmoment auszugeben.die Anforderungen verschiedener komplexer Arbeitsbedingungen an verschiedenen Anwendungsorten erfüllt. und kommunizieren mit PC durch Profinet Kommunikation und Austausch von Daten in Echtzeit, die den stabilen und zuverlässigen Betrieb des gesamten Systems der Schneidmaschine gewährleisten kann.Und bei der Steuerung der Schneidmaschine, Schleifleitung und Laminationsleitung mit hohen Spannungsanforderungen, wird die Stahlplatte zur Spannungskontrolle entfaltet,In diesem Umfeld erhöht der Fahrer die Vibrationsunterdrückungsfunktion im Drehmomentmodus.Der Zustand ist noch stabil., und die Platte hat keine Vibrationen.   Hauptvorteile des Inomax ACS880-Antriebs:   1Exzellente Leistung und umfangreiche Funktionen   Der ACS880 ist ein leistungsstarker Wechselrichter zur direkten Drehmomentregelung, der den Kunden eine hervorragende Leistung und viele Funktionen bietet.für alle Arten von komplexen Anwendungen geeignet.   2 hohe Leistung   Der ACS880-Antrieb verwendet eine direkte Drehmomentsteuerungstechnologie, die eine schnelle Drehmomentantwort und eine hohe Geschwindigkeitspräzisionssteuerung bietet, um eine überlegene Steuerungsleistung zu gewährleisten.   3 Antriebssynchrone und Induktionsmotoren   ACS880 VFD kann nicht nur asynchrone Induktionsmotoren, sondern auch synchrone Servomotoren antreiben,Asynchrone Servomotoren und Drehmomentmotoren mit oder ohne Rückkopplung zur vollständigen Anpassung des Motors.   4 Modularer und kompakter Aufbau   Das Buchförmige Design, die geringe Größe, das Multi-Module-Schema ist für mehr als 160 kW erhältlich.Eingangsfilter und Bremswiderstände für verschiedene Systemkonfigurationen.   5 Hochleistungssoftware   Durch die spezielle Überwachungssoftware ist es möglich, den Zustand des Motors und des Fahrers zu überwachen, die Aktualisierungsgeschwindigkeit des High-End-Motion-Control-Levels online zu überwachen,und intuitiv das Problem der Feldanwendung zu analysieren.

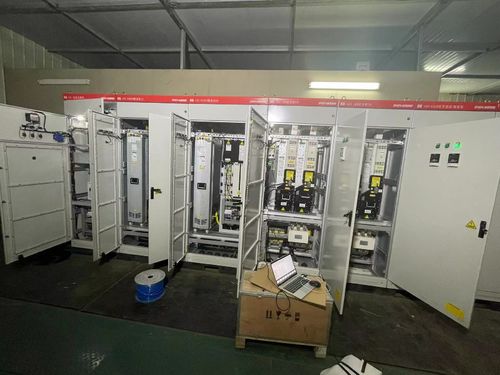

Über die Walzmaschine in der Metallurgie, im vergangenen Jahr haben wir ein Projekt in einem Stahlwerk in der Provinz Henan im vergangenen Jahr gemacht, es ist unsere regenerative Antriebsanwendung in 20-Rolle reversible Mill Projekt.Insgesamt 4 Motoren: 1 Stück 1900 kW Hauptwickelmotor,Zwei 2000 kW Wickelmotoren und ein 250 kW Wickelmotor.Die Eingangsspannung unseres Wechselrichters beträgt 690 VAC.Die Nennfrequenz des Hauptwickelmotors beträgt 18,2 Hz, die maximale Betriebsfrequenz 56,6 Hz, die Nennfrequenz des Wickelmotors 12,7 Hz, die maximale Betriebsfrequenz 48,2 Hz,die Genauigkeit der Spannungsregelung ist weniger als 1%, beträgt die Höchstgeschwindigkeit der Rollleitung 600 m/min und die Nennspannung des Motors 660 V.Unser Entwurf für dieses Projekt ist ein 5pcs AFE + 16pcs SMM-Wechselrichter.

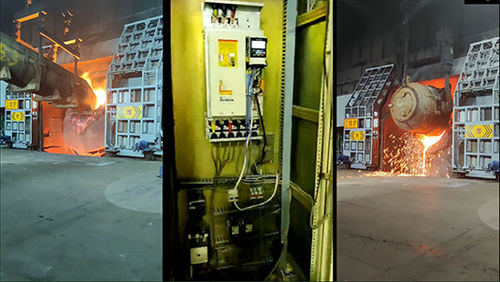

Anforderungen an den Umrichter für das AC-VFD-Steuersystem:- Ich weiß.(1) Der mechanische Neigungsumrichter kann sich kontinuierlich um 360° drehen, angetrieben von 4 Sätzen von 90 kW variablen Frequenzmotoren, und kann an jeder Position genau anhalten.Es sollte auch die Geschwindigkeitsregelung nach den Prozessanforderungen haben. Die Neigungsposition kann bestimmte Anforderungen an die Verzahnung mit verwandten Geräten wie Sauerstofflanze, Ladelwagen und Abgaskappe haben; (2) Der Betrieb muß so sicher und zuverlässig wie möglich sein.die Neigungsanlage sollte für kurze Zeit in Betrieb bleiben und bis zum Ende des ersten Stahlherstellungsofens erhalten werden können. (3) Die Neigungsmaschine sollte eine gute Flexibilität aufweisen, um die Stoßlast und die durch Starten und Bremsen erzeugten Torsionsschwingungen zu dämpfen.   Lösungen: Da diese 4 Motoren steif miteinander verbunden sind, müssen die Drehzahlen aller Motoren absolut synchronisiert sein, so dass die Übertragung der 4 Motoren Master / Slave-Steuerung übernimmt,und die Daten werden zwischen den 4 Antrieben über interne Kommunikation übertragen. Der Wechselrichter wird als Host verwendet, der die Drehzahl anpasst und das Ausgangsdrehmoment festlegt.und lösen Sie vollständig das "Nodding" und "Schütteln" Problem durch den asynchronen Betrieb des Motors verursacht.   Die Konverterkapazität der Stahlfabrik in Henan Yaxin beträgt 100 t, die Neigungsmotoren des Konverters sind 4 Sätze von 90 kW Frequenzkonversionsmotoren,und die Sauerstoff-Lance-Motoren sind 2 Sätze von 75 kW FrequenzumwandlungsmotorenDas obere Steuerungssystem verwendet die PLC der Serie 90-70 von GE. Zwischen den 4 Antrieben sendet der Master einen Steuerbefehl an den Sklaven, und der Sklave akzeptiert die Start- und Stoppbefehle und den festgelegten Wert des vom Master gesendeten Drehmoments, um zu handeln.Wenn ein Sklave versagt, beeinträchtigt es nicht die Kommunikation und das Handeln des Herrn und der anderen Sklaven, so dass es bis zur geeigneten Zeit für die Wartung laufen kann; wenn der Herr versagt,Der Sklave erhält ein Signal, um an den Master zu wechseln, um das System normal zu machen., warten Sie bis zum geeigneten Zeitpunkt, um die defekte Ausrüstung zu reparieren. Da es sich bei dem Wechselstrom-VFD um eine Last mit hohem Startdrehmoment handelt, wird eine direkte Drehmomentsteuerung angewendet, der Stoppmodus ist der Rampenstoppmodus.und ein Bremshubschrauber und ein Bremswiderstand werden verwendet, um die Rückkopplungsenergie aufzunehmen.
